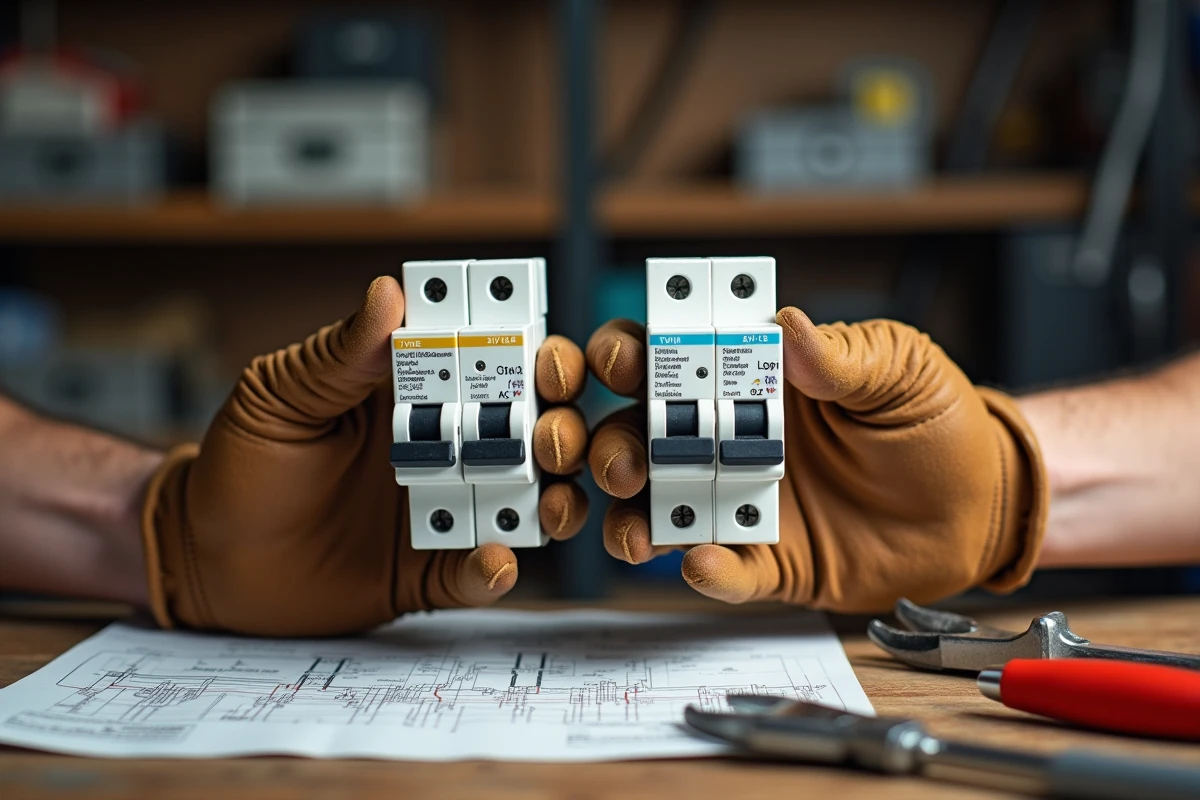

Vous branchez une plaque à induction sur un circuit protégé par un différentiel de type AC. Tout fonctionne, rien ne disjoncte. Le problème, c’est que le jour où un défaut survient, ce différentiel risque de ne pas réagir. La distinction entre disjoncteur diff type A ou AC ne relève pas d’un détail technique réservé aux électriciens : c’est un choix qui conditionne directement la sécurité de votre installation.
Courant alternatif, courant pulsé : ce que détecte réellement chaque type de différentiel
Un appareil classique (lampe, radiateur, prise de courant simple) produit, en cas de fuite, un courant de défaut purement alternatif. Le différentiel de type AC est conçu pour repérer ce type de fuite et couper le circuit.
A lire aussi : Comment fixer un pied pour radiateur fonte sur un sol chauffant en toute sécurité ?
Avec une plaque à induction, un lave-linge ou un chargeur de vélo électrique, la situation change. Ces appareils embarquent des électroniques de puissance (redresseurs, alimentations à découpage) qui peuvent générer des courants de défaut pulsés ou avec une composante continue.
Un différentiel de type AC ne détecte pas ces courants pulsés. Il reste muet alors qu’une fuite dangereuse traverse le circuit. Le type A, lui, a été conçu pour repérer à la fois les fuites alternatives et les fuites à composante continue pulsée.
A découvrir également : Assainissement autonome : les erreurs à éviter avec les eaux usées
Circuits obligatoirement protégés par un différentiel type A selon la norme NF C 15-100
La norme NF C 15-100 et ses guides d’application (UTE C 15-500) imposent un différentiel de type A sur certains circuits précis. Ignorer cette obligation revient à poser une installation non conforme, que le CONSUEL refusera lors du contrôle.
Voici les circuits qui exigent un type A :
- Le circuit dédié à la plaque de cuisson ou cuisinière (quel que soit le type : induction, vitrocéramique, mixte)
- Le circuit du lave-linge
- Le circuit de la borne de recharge pour véhicule électrique (sauf si la borne intègre déjà une protection type B ou équivalente)
- Certains climatiseurs Inverter dont l’électronique génère des défauts à composante continue
Le reste de l’installation (éclairage, prises courantes, chauffe-eau résistif, volets roulants) peut être protégé par un type AC.
Erreurs concrètes des bricoleurs sur le choix type A ou AC
Les forums de bricolage regorgent de questions qui révèlent les mêmes confusions. Certaines de ces erreurs passent inaperçues pendant des années, jusqu’au jour où un défaut réel se produit.
Mettre toute l’installation sous type AC « puisque ça marche »
Un différentiel de type AC coûte un peu moins cher qu’un type A. Beaucoup de bricoleurs achètent uniquement des AC pour l’ensemble du tableau. L’installation fonctionne au quotidien sans problème apparent. Le risque apparaît uniquement en cas de défaut d’isolement sur un appareil à électronique embarquée : le différentiel AC ne déclenche pas et la fuite persiste.
Confondre disjoncteur différentiel et interrupteur différentiel
Un interrupteur différentiel détecte les fuites de courant mais ne protège pas contre les surintensités (court-circuit, surcharge). Un disjoncteur différentiel fait les deux. En tableau résidentiel, on utilise le plus souvent un interrupteur différentiel en tête de rangée, combiné à des disjoncteurs divisionnaires classiques en aval. Remplacer l’un par l’autre sans comprendre cette distinction crée soit une protection redondante inutile, soit une lacune de protection.
Brancher la plaque à induction sous le « mauvais » interrupteur différentiel
Vous avez bien un type A dans votre tableau, mais le circuit de la plaque à induction est raccordé sur la rangée protégée par le type AC. L’erreur est fréquente lors d’un ajout de circuit ou d’une réorganisation du tableau. Vérifiez physiquement quel différentiel protège chaque départ, pas seulement l’étiquette collée sur la porte du coffret.
Penser que le type A remplace toutes les autres protections
Le type A détecte davantage de types de fuites que le AC. Il ne protège pas pour autant contre les surintensités. Chaque circuit doit toujours avoir son disjoncteur divisionnaire correctement calibré (16 A pour les prises, 20 A pour certains appareils, 32 A pour la plaque de cuisson).
Alimentations à découpage : le piège invisible dans les installations récentes
Les fabricants comme Schneider Electric, Hager et Legrand signalent un phénomène qui s’amplifie. De plus en plus d’appareils domestiques courants (aspirateurs balais, box internet, chargeurs divers) utilisent des alimentations à découpage. Ces alimentations peuvent injecter des courants de défaut pulsés ou à composante continue, y compris sur des circuits de prises ordinaires.
Un type AC peut ne pas déclencher face à ces défauts, même si l’intensité de fuite reste dans sa plage théorique de détection. C’est pour cette raison que les schémas types pour installations neuves prévoient désormais une part plus importante de différentiels type A que ce que recommandaient les anciens guides.
Si vous rénovez un tableau électrique ancien, remplacer au moins un interrupteur différentiel AC par un type A sur la rangée qui alimente le plus d’appareils à électronique embarquée réduit significativement ce risque.

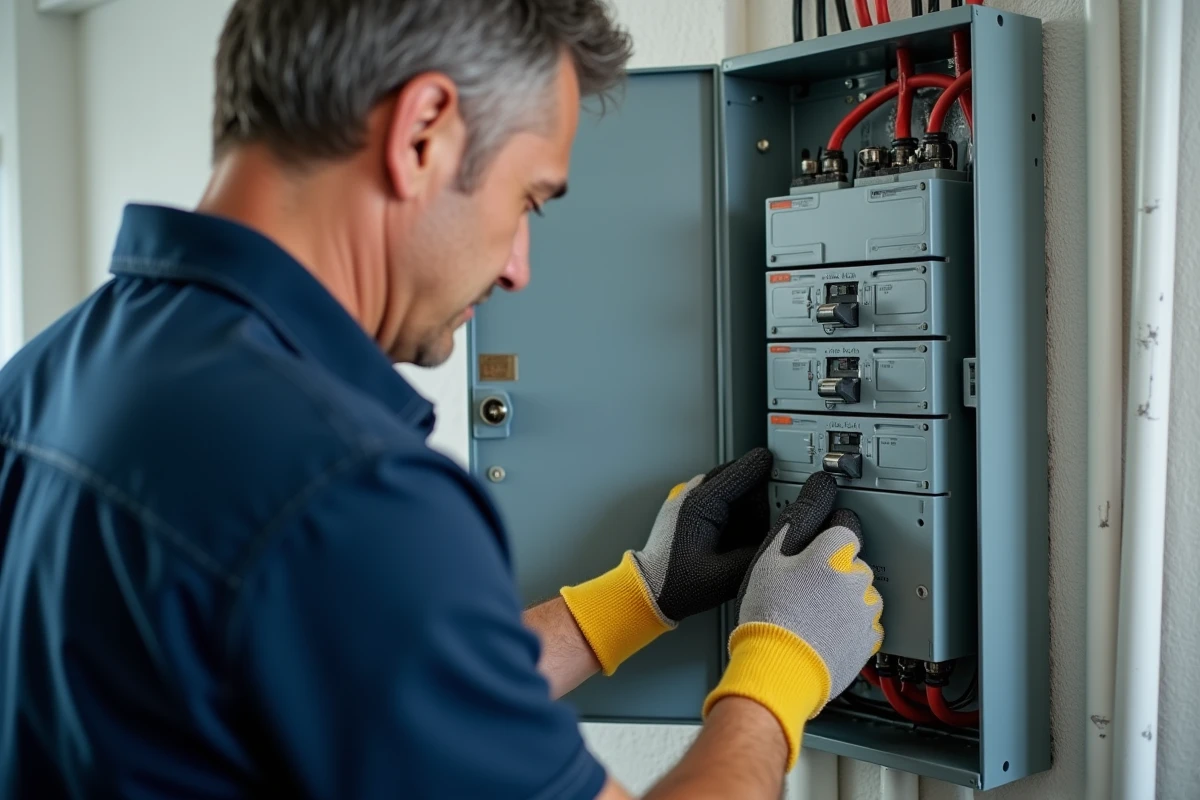

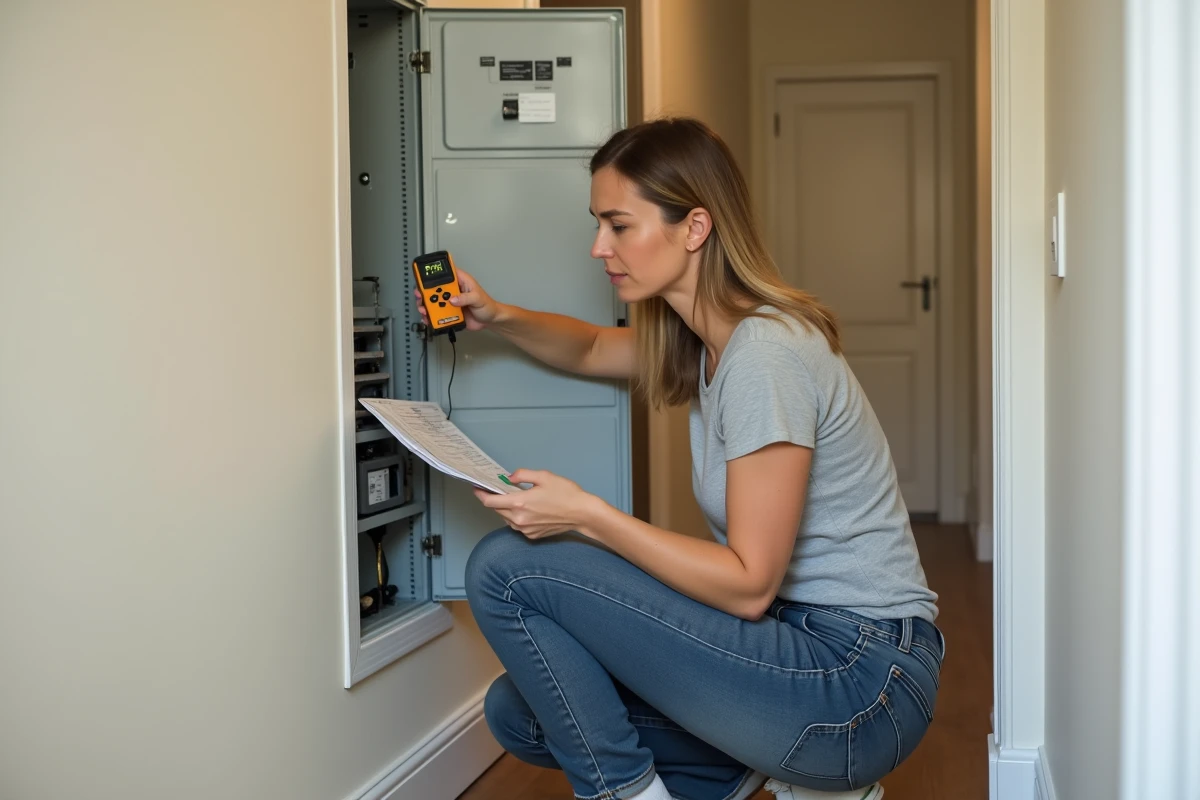

Vérifier son tableau en cinq minutes : méthode pratique
Vous n’avez pas besoin d’être électricien pour repérer une anomalie sur votre tableau. La lettre du type (A ou AC) est gravée ou imprimée directement sur la face avant de chaque interrupteur différentiel. Le type A porte aussi un symbole spécifique : une sinusoïde suivie de deux demi-sinusoïdes redressées.
- Ouvrez la porte du tableau et repérez les interrupteurs différentiels en tête de chaque rangée
- Identifiez la lettre (A ou AC) et notez quels disjoncteurs divisionnaires dépendent de chaque rangée
- Vérifiez que le circuit de la plaque de cuisson et celui du lave-linge sont bien raccordés sous un type A
- Si un circuit sensible est sous un type AC, déplacez-le ou remplacez le différentiel
En cas de doute sur le câblage intérieur du tableau, faites intervenir un professionnel. Un mauvais raccordement dans un coffret électrique peut provoquer un échauffement ou annuler la protection différentielle.
La norme évolue, les appareils domestiques se complexifient, et les schémas qui suffisaient il y a dix ans montrent leurs limites. Le type A coûte quelques euros de plus que le AC, mais il couvre un spectre de défauts nettement plus large. Sur un tableau neuf ou en rénovation, privilégier le type A sur les rangées critiques reste le choix le plus fiable.
