On veut commander un éclairage de jardin ou une gâche de portillon depuis un bouton poussoir installé en extérieur. Le matériel est posé, le câblage tiré, et trois mois plus tard le mécanisme colle, le contact ne se fait plus. Le problème vient rarement du bouton lui-même : il vient du choix de l’indice de protection, du cheminement des câbles et de la protection électrique en amont.
Indice IP et bouton poussoir extérieur : ce que le marquage exige vraiment
Un bouton poussoir installé en extérieur doit afficher au minimum un indice de protection IP44. Ce seuil couvre les projections d’eau sous tous les angles et l’intrusion de corps solides de plus d’un millimètre. Pour un pilier de portail ou un mur de clôture exposé à la pluie battante, on monte à IP55.
A voir aussi : Couleur lumière et saisonnalité : ajuster son éclairage en hiver

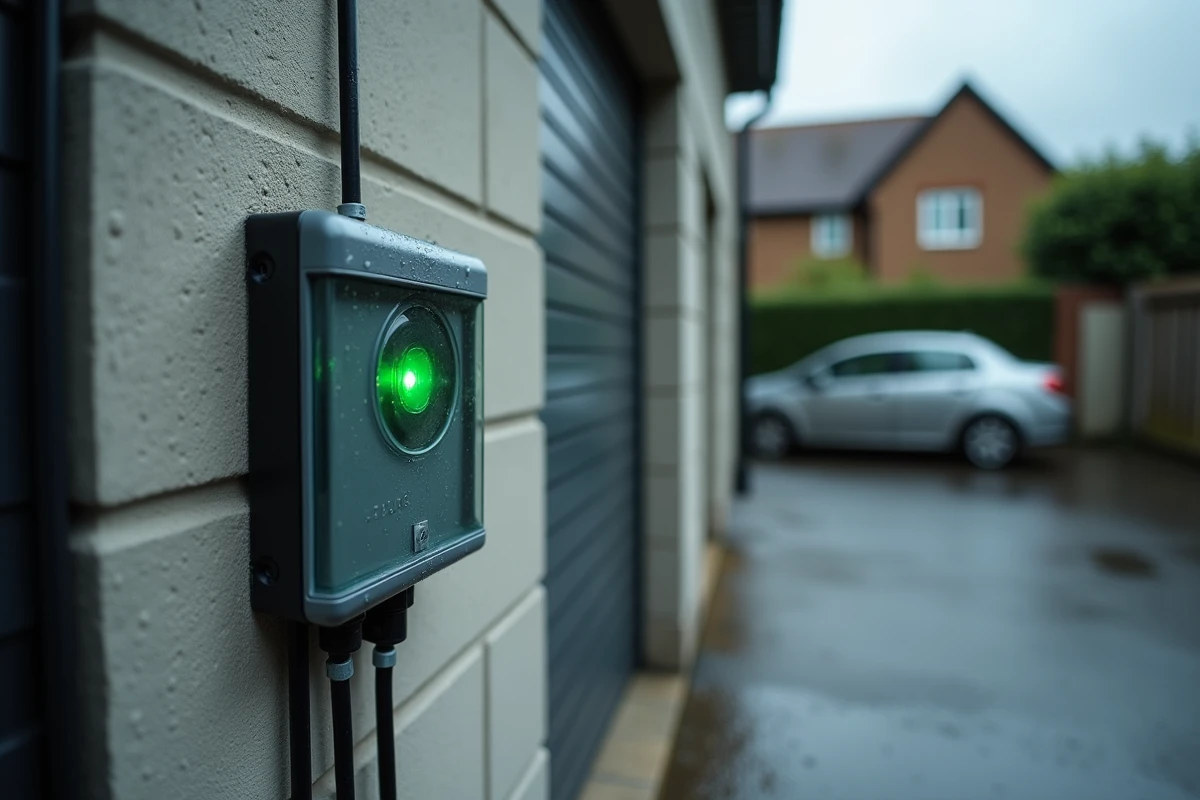

Dans les zones techniques, les abords de piscine ou les parkings couverts soumis au nettoyage haute pression, il existe des boutons d’arrêt d’urgence et des interrupteurs sectionneurs classés IP66, IP67 ou même IP69. Ces indices garantissent une étanchéité à l’immersion temporaire ou aux jets sous pression. On les retrouve sur des boîtiers métalliques antivandale, souvent en acier inoxydable 304 ou 316L pour les environnements marins.
Le piège fréquent : acheter un mécanisme encastrable standard (IP20 ou IP30) et compter sur le seul capot de la plaque de finition pour assurer l’étanchéité. Le capot protège la face avant, pas les entrées de câbles ni le fond du boîtier. L’humidité remonte par condensation dans la gaine et atteint le contact par l’arrière.
A découvrir également : Comment intégrer le fibrecouture plaquage dans votre ligne de fabrication en 2026 ?
Protection différentielle 30 mA et circuit dédié pour l’extérieur
La norme NF C 15-100 impose que toute commande électrique extérieure soit raccordée en aval d’un interrupteur différentiel 30 mA dédié. On ne mélange pas le circuit du bouton poussoir de portail avec celui de la cuisine. En cas de défaut d’isolement provoqué par l’eau, le différentiel coupe avant que le courant de fuite ne devienne dangereux.
En pratique, on tire un circuit depuis le tableau, protégé par un disjoncteur divisionnaire calibré selon la charge (télérupteur, gâche, éclairage) et placé sous un interrupteur différentiel de type AC ou type A selon les récepteurs en aval. Le câblage passe en gaine TPC enterrée ou en tube IRL fixé en apparent, jamais en câble nu le long d’un mur extérieur.
Câbles sans halogène : une option à connaître
Les évolutions récentes de la réglementation incendie poussent à utiliser des câbles sans halogène (LSZH) pour les cheminements en extérieur, notamment à proximité des ERP ou des bâtiments collectifs. Ces câbles dégagent moins de fumées toxiques en cas d’incendie. Pour une maison individuelle, le câble R2V classique reste admis, mais le surcoût du LSZH est marginal sur quelques mètres de tirage.
Matériel adapté : mécanisme étanche, boîtier saillie et plaque certifiée
Un montage extérieur fiable repose sur trois composants qui doivent tous être prévus pour l’extérieur :
- Un mécanisme bouton poussoir certifié pour usage extérieur, avec contacts en argent ou alliage argent-nickel résistant à l’oxydation. Les gammes « étanche » de Legrand (Plexo), Schneider (Mureva Styl) ou Hager (Cubyko) proposent des mécanismes encastrables ou en saillie déjà classés IP55.
- Un boîtier saillie ou encastré avec entrées de câbles à membrane ou à presse-étoupe. Le joint périmétrique entre le boîtier et la plaque doit être fourni d’origine, pas bricolé au silicone.
- Une plaque de finition à volet ou à clapet, qui referme l’ouverture du bouton quand on ne l’utilise pas. Ce volet maintient l’indice IP même entre deux appuis.

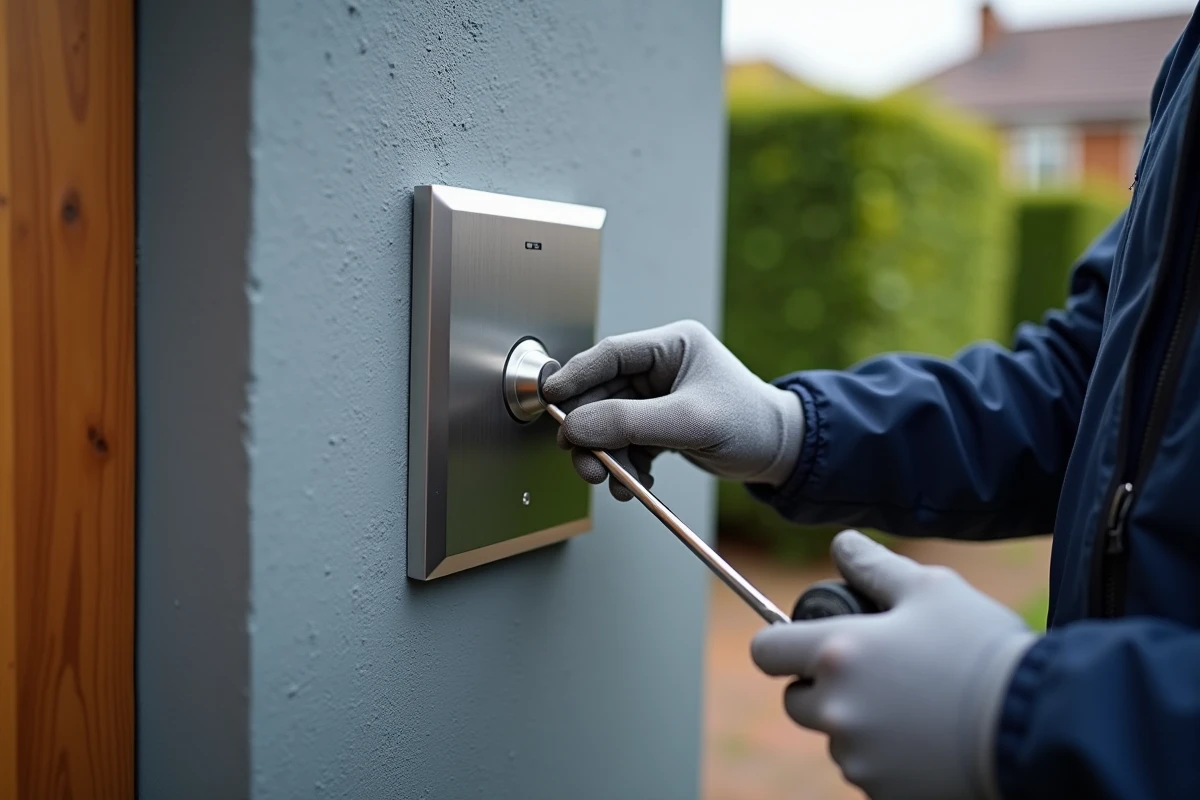

Sur un pilier de portail en brique ou en pierre, le montage en saillie est plus simple à étanchéifier qu’un encastrement dans un matériau poreux. On fixe le boîtier, on raccorde par le bas (jamais par le haut, pour éviter que l’eau ne coule dans la gaine), et on scelle le pourtour avec un mastic polyuréthane compatible maçonnerie.
Schéma de câblage du bouton poussoir extérieur avec télérupteur
Le bouton poussoir ne fonctionne pas seul : il envoie une impulsion à un télérupteur installé dans le tableau ou dans une boîte de dérivation protégée. C’est le télérupteur qui maintient le contact et alimente la charge (luminaire, motorisation).
Le câblage type utilise du fil 1,5 mm² sous disjoncteur 10 A ou 16 A selon le récepteur. La phase arrive au télérupteur, un fil de commande descend jusqu’au bouton poussoir extérieur, et le retour bouton remonte au télérupteur. On peut câbler plusieurs boutons poussoirs en parallèle sur la même bobine de télérupteur, ce qui permet de commander un éclairage de jardin depuis le portail et depuis la porte d’entrée.
Bouton poussoir radio : une alternative sans tranchée
Quand le tirage de câble pose un problème (distance longue, dallage existant, passage de voirie), un émetteur radio associé à un récepteur dans le tableau évite les travaux de terrassement. Le bouton poussoir radio fonctionne sur pile ou sur énergie cinétique (piézoélectrique) et envoie un signal au récepteur qui pilote le télérupteur.
La portée annoncée en champ libre chute fortement en présence de murs épais ou de structures métalliques. On prévoit un essai avant de fixer définitivement le boîtier.
Erreurs fréquentes sur les boutons poussoirs extérieurs en jardin et piscine
Autour d’une piscine, la NF C 15-100 délimite des volumes de sécurité. Un bouton poussoir ne peut pas être installé dans le volume 0 (bassin) ni dans le volume 1 (bord immédiat). En volume 2, seuls les appareils alimentés en TBTS sont autorisés sans contrainte supplémentaire. Au-delà, on revient aux règles classiques avec différentiel 30 mA et matériel IP44 minimum.
Autre erreur courante au jardin : installer un bouton poussoir sur un poteau bois sans boîtier. Le bois travaille avec l’humidité, le joint se décolle, et l’eau s’infiltre. Un boîtier saillie en plastique technique (polycarbonate) vissé sur le poteau, avec un joint mousse compressible entre le fond du boîtier et le bois, règle le problème durablement.
Le dernier point souvent négligé concerne la mise à la terre. Un bouton poussoir en boîtier métallique installé en extérieur doit être relié au conducteur de protection. Sur un boîtier plastique double isolation (classe II), cette liaison n’est pas requise, ce qui simplifie le montage sur les piliers de portail non métalliques.
